Quadermagnete kaufen

Warum Quader statt Scheibe

Bei gleicher Höhe bietet ein Quader mehr Kontaktfläche als ein runder
Magnet, der in dieselbe Breite passt. Ein 20 × 10 mm Quader deckt 200 mm² ab, eine Scheibe
mit Ø 10 mm nur 79 mm². Wo eine längliche Auflagefläche gefragt ist, ist der Quader die
richtige Bauform.

Der zweite Vorteil ist die definierte Ausrichtung: Ein Quader verdreht sich
nicht. Bei Verschlüssen, Führungen und allem, was in eine Nut oder Tasche eingelassen wird,
sitzt er von selbst richtig.

Die richtige Größe finden

Die Haftkraft steigt mit der Fläche, die Feldstärke mit der Höhe. Ein flacher, breiter
Quader hält weniger als ein kompakter gleichen Volumens – bei knappem Bauraum in der
Tiefe lohnt sich deshalb eher mehr Länge und Breite.

Zu haltendes Gewicht	Empfehlung (N45)	Haftkraft

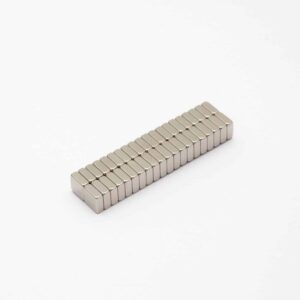

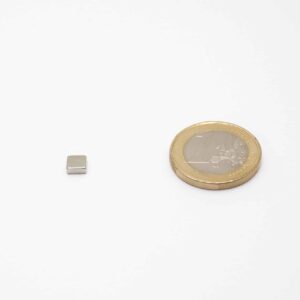

bis 200 g	5 × 5 × 2 mm	ca. 0,3 kg
bis 500 g	10 × 5 × 2 mm	ca. 0,7 kg
bis 1,5 kg	20 × 10 × 2 mm	ca. 1,9 kg
bis 4 kg	20 × 20 × 5 mm	ca. 5,5 kg
bis 10 kg	40 × 20 × 10 mm	ca. 13 kg
über 20 kg	60 × 30 × 15 mm	ca. 28 kg

Gemessen gegen 10 mm Stahlplatte S235JR bei senkrechtem Abzug und
Vollkontakt. In der Praxis mit etwa der Hälfte rechnen: Lack, Rost oder ein Spalt von 0,5 mm
kosten erheblich Kraft. Bei Zug schräg zur Fläche steht nur rund ein Fünftel zur Verfügung.
Haftkraft berechnen →

Magnetisierungsrichtung beachten

Bei Quadermagneten liegen die Pole fast immer auf den beiden großen Flächen
– also senkrecht zur geringsten Abmessung. Ein 20 × 10 × 2 mm Magnet haftet demnach mit
der 20 × 10 mm Fläche, nicht mit der Schmalseite.

Das ist wichtig beim Einbau: Wer den Magneten hochkant einsetzt, bekommt einen Bruchteil der
erwarteten Kraft.
Pole bestimmen →

Typische Anwendungen

Möbel- und Ladenbau. Unsichtbare Verschlüsse für Schiebetüren und Klappen.
Der Quader lässt sich sauber in eine gefräste Tasche einlassen und verdreht sich nicht.

Maschinenbau und Vorrichtungen. Anschläge, Positionierhilfen und
Halterungen mit langer Kontaktfläche.

Elektrotechnik. In Linearmotoren, Aktoren und Schaltern – überall dort,
wo ein rechteckiges Feldprofil gebraucht wird.

Messe- und Displaybau. Wandmodule und Wechselgrafiken befestigen, wo
punktuelle Scheiben zu wenig Fläche bieten.

Modell- und Formenbau. Lösbare Verbindungen an geraden Kanten.

Einbau

Neodym ist gesintert und damit spröde. Nicht einpressen – das Material
reißt. Tasche mit leichtem Spiel fräsen und mit Zweikomponenten-Epoxid kleben. Wo die
Verbindung Zug- oder Scherkräfte aufnehmen muss, sind
verschraubbare Ausführungen
die sicherere Wahl.

Andere Bauformen

• Scheibenmagnete
  – rund, 136 Größen, für Bohrungen und flaches Einlassen
• Würfelmagnete
  – gleiche Kantenlänge in alle Richtungen
• Topfmagnete
  – Stahlgehäuse, ein Vielfaches der Haftkraft
• Selbstklebende Magnete
  – mit 3M-Klebefolie, auch als Blockmagnet

Konditionen

Staffelpreise ab kleinen Mengen, Kauf auf Rechnung für Gewerbekunden, kein
Mindestbestellwert. Versand am selben Werktag bei Bestellung bis 14 Uhr. Sonderformate und
größere Mengen auf Anfrage.

Sicherheit

Große Quadermagnete entwickeln Kräfte, die Finger verletzen können. Nicht abziehen, sondern
seitlich verschieben.
Starke Magnete sicher trennen →
Nicht für Kinder geeignet, mindestens 30 cm Abstand zu Herzschrittmachern und Datenträgern.
