Beschreibung

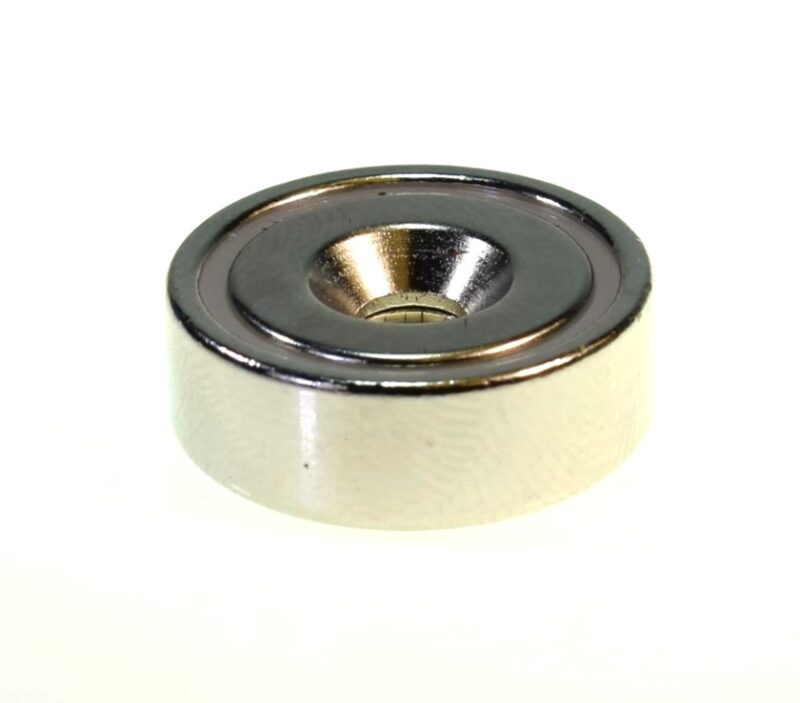

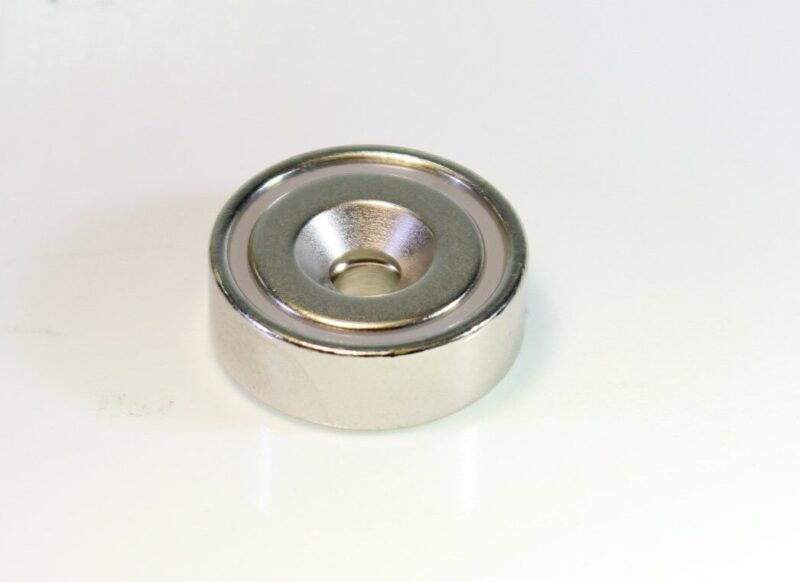

Der GRA16 ist ein kompakter Neodym-Topfmagnet Ø16mm mit Senkkopfbohrung. Er wird mit einer M3-Senkkopfschraube montiert und sitzt bündig auf der Oberfläche — keine vorstehenden Teile. Ideal für verdeckte oder flächenbündige Einbausituationen.
Technische Daten
| Durchmesser (D) | 16 mm |
| Höhe (H) | 5 mm |
| Bohrung (d) | Ø 3,5 mm |
| Senkung (d1) | Ø 6,5 mm |
| Passende Schraube | M3 Senkkopf (ISO 10642) |
| Haftkraft (senkrecht) | ca. 6 kg (59 N) |
| Material | NdFeB (Neodym-Eisen-Bor) |
| Beschichtung | Ni-Cu-Ni (vernickelt) |
| Gewicht | 7 g |
| RoHS / REACH | ✔ konform |
Anwendungen
Möbelbau (unsichtbare Magnetverschlüsse in Türen, Klappen), Modellbau (flächenbündige Halterungen), Maschinenbau (Positionierung, Anschläge), Messebau (Displays). Die Senkbohrung ermöglicht vollflächige Auflage — maximale Haftkraft ohne Abstandsverluste.
Häufige Fragen
Welche Schraube passt?
M3 Senkkopfschraube (ISO 10642 / DIN 7991). Der Kopf sitzt bündig in der Senkung und schließt mit der Magnetfläche ab.
Haftkraft?
Ca. 6 kg senkrecht auf glatter Stahlplatte bei direktem Kontakt. Abstände, Lackierungen und dünne Bleche reduzieren die Kraft erheblich.
Gibt es größere Varianten?
Ja — GRA32 (32mm, 32kg), GRA36 (36mm, 43kg), GRA60 (60mm, 160kg), GRA90 (90mm, 340kg).
