Beschreibung

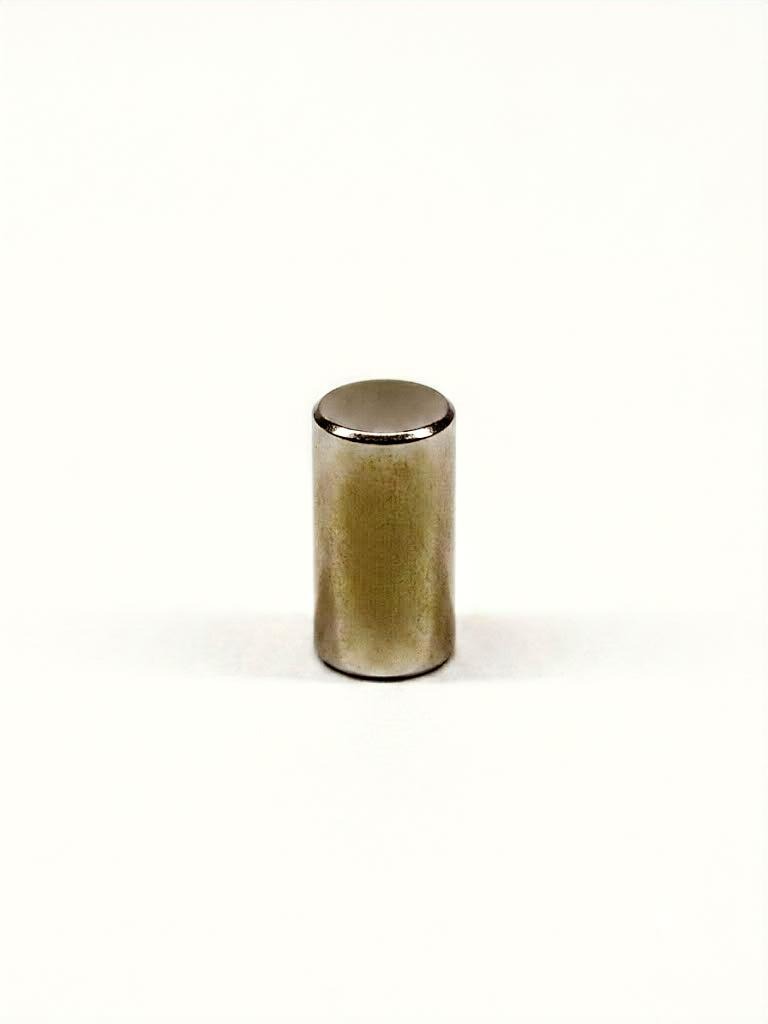

Der Stabmagnet 2×4 mm N52 vernickelt ist ein axial magnetisierter Neodym-Zylindermagnet mit 2 mm Durchmesser und 4 mm Höhe, der in der Güte N52 eine Haftkraft von ca. 190 g erreicht. Gegenüber der in dieser Baugröße marktüblichen Güte N45 entspricht das einem Kraftzuwachs von rund 15 bis 20 Prozent bei unverändertem Bauraum von 12,6 mm³. Für Baugruppen mit fest definierter Aufnahmebohrung Ø 2 mm ist die Legierungsgüte die einzige verbleibende Stellschraube zur Kraftsteigerung.
Das Verhältnis von Durchmesser zu Höhe von 1:2 konzentriert den Fluss auf eine Polfläche von 3,14 mm² und erzeugt einen eng begrenzten Wirkbereich. Bei Abständen ab etwa 2 mm fällt die Kraft bereits deutlich ab. In Schaltanwendungen ist dieses Verhalten funktional erwünscht, da sich benachbarte Schaltpunkte ohne gegenseitige Beeinflussung anordnen lassen.
Einsatzgebiete
In der Elektronikfertigung dient der Magnet als Auslöser für Reed-Kontakte und Hall-Sensoren in Gehäusedeckeln, Endlagenschaltern und Zählwerken. Im Vorrichtungsbau und in der Feinmechanik übernimmt er Positionier- und Fixieraufgaben an Bauteilen, für die formschlüssige Lösungen zu aufwendig sind. In der Kunststoff- und Gehäusetechnik wird er als Rastelement in Deckeln und Klappen eingesetzt, bei denen die Wandstärke größere Bauformen ausschließt.
Weitere Serienanwendungen bestehen in der Schmuckindustrie als Verschlusselement in Endkappen mit Ø 2 mm Innenmaß, im Modell- und Musterbau als lösbare Verbindung abnehmbarer Baugruppen sowie in der Dentaltechnik bei Modellarbeiten. Im Prototypenbau verbindet der Magnet additiv gefertigte Bauteile reversibel ohne Schraubverbindung.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Durchmesser Ø D | 2 mm |
| Höhe H | 4 mm |
| Haftkraft | ca. 250 g (0,25 kg) |
| Magnetgüte | N52 |
| Material | NdFeB (Neodym-Eisen-Bor), gesintert |
| Beschichtung | Nickel-Kupfer-Nickel (Ni-Cu-Ni) |
| Magnetisierung | axial über die Höhe 4 mm |
| Polfläche | 3,14 mm² |
| Remanenz (Br) | 1,44 – 1,47 T |
| Energieprodukt (BHmax) | 389 – 414 kJ/m³ |
| Koerzitivfeldstärke (HcB / HcJ) | > 780 kA/m / > 875 kA/m |
| Max. Einsatztemperatur | 80 °C |
| Maßtoleranz | ± 0,1 mm |
| Gewicht | ca. 0,09 g |
| Volumen | 12,6 mm³ |
| Konformität | RoHS (2011/65/EU) & REACH (EG 1907/2006) |
| Lieferzeit | Sofort ab Lager |
Die Haftkraft wurde durch senkrechten Abzug an einer plangeschliffenen Stahlplatte St37 bei Raumtemperatur ermittelt. Bei geringeren Blechstärken, Beschichtungen oder Luftspalt liegt der nutzbare Wert darunter.
Anwendungen im Überblick
- Schaltanwendungen: Auslösemagnet für Reed-Kontakte und Hall-Sensoren
- Vorrichtungsbau: Positionierung und Fixierung von Bauteilen
- Gehäusetechnik: Rastelement in Deckeln und Klappen bei geringer Wandstärke
- Schmuckindustrie: Verschlusselement in Endkappen mit Ø 2 mm Innenmaß
- Modell- und Musterbau: lösbare Verbindung abnehmbarer Baugruppen
- Prototypenbau: reversible Verbindung additiv gefertigter Bauteile
Verarbeitungshinweise
Für Presssitz ist eine Bohrung von Ø 1,95 bis 2,00 mm vorzusehen, für Klebesitz Ø 2,1 bis 2,2 mm. Die Maßtoleranz von ± 0,1 mm entspricht bei diesem Durchmesser 5 Prozent des Nennmaßes und ist bei engen Passungen konstruktiv zu berücksichtigen. Empfohlen wird eine Stichprobenmessung je Liefercharge vor Serienmontage.
Als Klebstoff eignet sich Zweikomponenten-Epoxid. Die Ni-Cu-Ni-Oberfläche ist vor dem Fügen mit Isopropanol zu entfetten. Cyanacrylat erreicht auf der geringen Klebefläche keine ausreichende Scherfestigkeit für dauerhaft belastete Verbindungen.
Bei der Montage ist die Polarität vor dem Einsetzen zu kennzeichnen, da sie im verbauten Zustand nicht mehr bestimmbar ist. Die Vereinzelung erfolgt durch seitliches Abschieben; axiales Abziehen führt zu unkontrolliertem Zusammenschlagen und kann die Beschichtung beschädigen.
Auch bekannt unter:
- Zylindermagnet 2×4 mm
- Stabmagnet N52
- Magnetstab Ø 2 mm
- Neodym-Rundmagnet 2×4
- NdFeB Zylinder 2×4 mm
- Dauermagnet 2×4 mm
- rod magnet 2×4 N52
Häufige Fragen zum 2×4 mm Stabmagnet N52 vernickelt
Warum N52 statt der in dieser Größe üblichen Güte N45?
Welche Haftkraft steht bei Magnet-gegen-Blech statt Magnet-gegen-Magnet zur Verfügung?
Welcher Bohrungsdurchmesser ist für Press- und Klebesitz vorzusehen?
Wie weit reicht der nutzbare Wirkbereich?
Ist der Magnet axial oder diametral magnetisiert?
Wie erfolgt die Lieferung bei größeren Stückzahlen?
Serienbedarf oder Sonderausführung?
Ø 2 × 4 mm in diametraler Magnetisierung, in höherer Temperaturgüte oder mit abweichender Beschichtung fertigen wir auf Anfrage. Standardausführung ab Lager lieferbar, Werkstoffdatenblatt sowie RoHS- und REACH-Nachweis für Ihre technische Dokumentation inklusive.
