Beschreibung

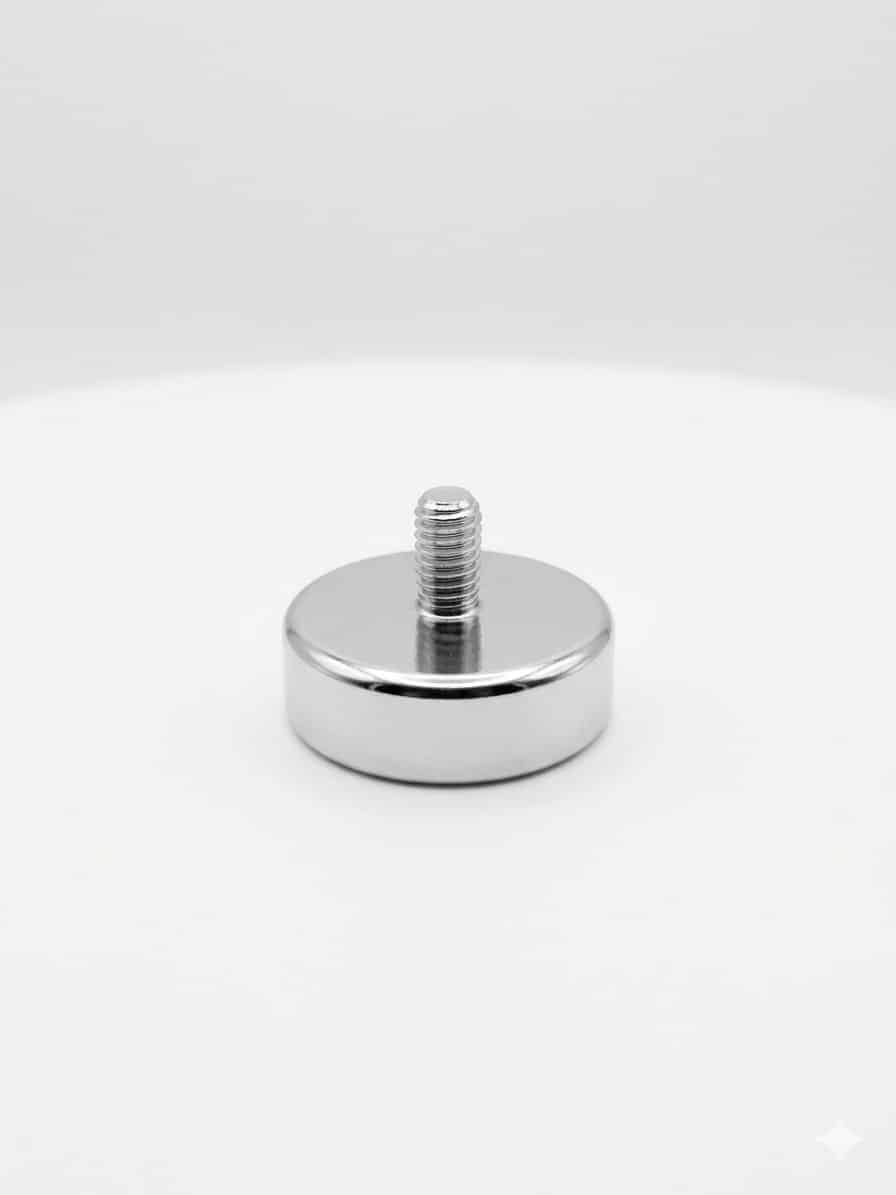

Der Neodym-Topfmagnet SNC25E-M5-NI mit einem Durchmesser von 25 mm und Außengewinde M5 kombiniert kompakte Abmessungen mit einer beeindruckenden Haftkraft von 23 kg. Der Neodym-Magnetkern (NdFeB) ist in einen stabilen Stahltopf eingelassen, der die Magnetkraft auf die Haftfläche bündelt und den Magneten gleichzeitig vor mechanischen Beschädigungen schützt.
Technische Daten
| Durchmesser D |
25 mm |
| Gesamthöhe H |
17 mm |
| Magnetgehäusehöhe h |
8 mm |
| Gewinde |
M5 (Außengewinde / Gewindezapfen) |
| Haftkraft |
23 kg |
| Material |
NdFeB (Neodym-Eisen-Bor) |
| Güte |
N35 |
| Beschichtung |
Ni-Cu-Ni (vernickelt) |
| Max. Betriebstemperatur |
80°C |
| Gewicht |
30 g |
| RoHS / REACH |
✔ konform |
Anwendungen
Dank des Gewindezapfens lässt sich dieser Flachgreifer mit Außengewinde blitzschnell in vorhandene M5-Gewinde einschrauben oder mit einer Mutter durch eine Bohrung fixieren. Typische Einsatzbereiche sind Messebau und Displaybau (unsichtbare Befestigungen von Displays und Schildern), Maschinenbau und Automatisierung (Positionier- und Halteaufgaben), Werbetechnik (lösbare Verbindungen in Ausstellungssystemen) sowie der Werkzeugbau (Magnetfüße für Messstative und Vorrichtungen). Der robuste Stahltopf schützt den empfindlichen Neodym-Magnetkern zuverlässig vor Abplatzungen und Bruch.
Häufige Fragen
Wie groß ist die tatsächliche Haftkraft des SNC25E-M5-NI?
Die angegebene Haftkraft von 23 kg gilt bei direktem, vollflächigem Kontakt mit einer mindestens 10 mm starken, glatten Stahlplatte bei Raumtemperatur. In der Praxis kann die Haftkraft durch dünne Bleche, Lackierungen oder Abstände deutlich geringer ausfallen. Topfmagnete reagieren besonders empfindlich auf Abstände zur Gegenfläche.
Welche Mutter passt zum M5-Außengewinde?
Standard M5-Sechskantmuttern nach DIN 934. Für korrosionsbeständige Anwendungen empfehlen sich Muttern aus Edelstahl A2 (nicht magnetisch). Die Einschraubtiefe beträgt 8 mm.
Ist dieser Topfmagnet für den Außenbereich geeignet?
Der SNC25E-M5-NI ist für den trockenen Innenbereich konzipiert. Die Ni-Cu-Ni-Beschichtung bietet guten Korrosionsschutz für Innenanwendungen, ist jedoch nicht dauerhaft wasserbeständig. Für Außeneinsatz empfehlen sich gummierte oder Edelstahl-Ausführungen.
Bis zu welcher Temperatur kann der Magnet eingesetzt werden?
Die maximale Betriebstemperatur beträgt 80°C. Bei dauerhafter Überschreitung dieser Temperatur kann der Magnet irreversibel an Haftkraft verlieren. Für Hochtemperaturanwendungen (bis 150°C oder 350°C) stehen Sonderausführungen zur Verfügung.
Können mehrere Topfmagnete nebeneinander verwendet werden?
Ja. Da der Stahltopf die Magnetfeldlinien nach oben abschirmt, ziehen sich nebeneinander angeordnete Topfmagnete kaum gegenseitig an. Dadurch lassen sich mehrere Einheiten parallel in Reihe montieren, ohne dass sie sich gegenseitig beeinflussen.
Sind die Magnete RoHS- und REACH-konform?
Ja, alle unsere Magnete inklusive des SNC25E-M5-NI entsprechen den aktuellen RoHS- und REACH-Anforderungen. Konformitätserklärungen können auf Anfrage bereitgestellt werden.
